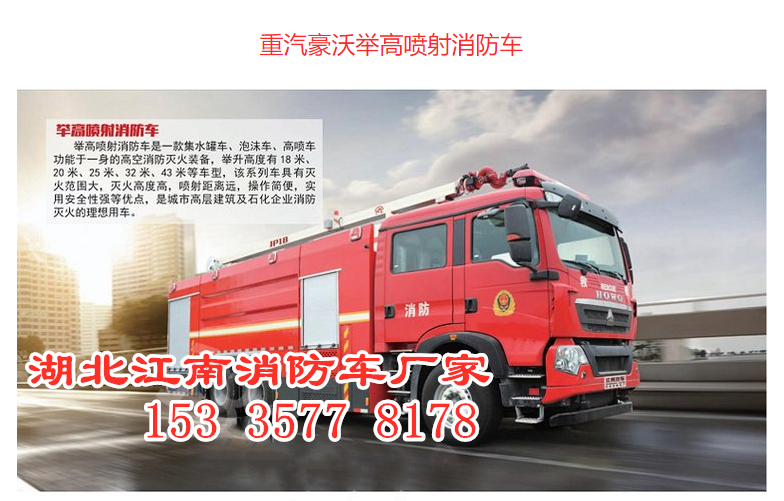

JDF5320JXFJP18/Z6型舉高噴射消防車是集水罐車、泡沫車、高噴車三者功能于一身的新型消防車,采用重汽豪沃底盤改裝而成,該車臂架采用全液壓驅動、360o回轉、兩節折疊臂、是具有國內先進水平多功能消防作業車輛。裝備了美國大力PSP1500型消防泵,額定流量90L/S,車頂安裝美國阿密龍AKRON3578型車用消防炮。該車性能先進,動作平穩,微動性好,滅火能力強,操作安全可靠并具有有線遠控等先進功能。
重汽豪沃舉高噴射消防車是采用重汽TZZ5357TXFV464MF5(國六)消防車底盤,電液比例控制技術,整車主要有臂架總成、變幅機構、轉臺總成、水路系統、操縱臺、底盤、副車架及支腿、走臺板及器材箱總成、水泵系統、罐體結構、取力系統等部分組成。上車和下車以回轉支承、中心回轉體為連接,通過液電控制系統將其緊密連成一體。整車由底盤側取力器驅動齒輪泵為液壓系統提供動力,電氣系統與氣路系統配合實現取力操縱和油門控制,整車的安全保護措施由電氣系統實現,并具有有線或無線功能,其產品的實用性,穩定性和性達到同類產品水平。

重汽豪沃舉高噴射消防車底盤技術參數:
底盤型號:ZZ5357TXFV464MF5
底盤名稱:消防車
底盤商標名稱:豪沃牌
生產企業:重汽集團濟南卡車股份有限公司
軸數:3
輪胎數:10
軸距 (mm) :4600+1400,
輪胎規格:385/65R22.5/315/80R22.5 18PR,385/65R22.5/12.00R20 18PR
燃料種類:柴油
排放依據標準:GB17691-2018
國Ⅵ發動機型號:MC11.44-60
發動機生產企業:重型汽車集團有限公司
排量(ml):10518
功率(Kw):327
豪沃舉高噴射消防車 備注:罐體總容積:11.961立方米,水罐容積:10.000立方米,水罐尺寸:3040×1420×2430mm,泡沫液罐容積:1.961立方米,泡沫液罐尺寸:595×1420×2430mm。左側為整體式側防護結構,右側側防護裝置材料:Q235,與車輛連接方式:螺栓連接。后防護裝置材料:Q235,截面尺寸:120×120mm,與車輛連接方式:螺栓連接,后防護離地高度:465mm。ABS系統控制器生產企業/型號為威伯科(上海)管理有限公司/4460046300。主要裝置有臂架、消防泵、消防炮。
重汽豪沃舉高噴射消防車主要結構特點:
1.智能化程度高:實現整機上車計算機集中控制,所有動作即可自動完成,也可手動超越操作,具有功能的多媒體顯示系統,隨時顯示整機的動態工作參數并進行安全控制,具有黑匣子自動儲存記錄功能,可以顯示故障代碼及故障情況。
2.控制系統:控制技術采用電液比例控制技術、信號數模轉換及傳輸技術保證系統不受干擾。采用化配套,確保了整車的平穩性和微動性能。
3.安全措施:配備了幅度限制器、防碰撞區域限制、極限位置限制器(實現自動監測控制限速自動減速停止,極限位置自動停止)、應急動力裝置等裝置。
4.多功能化強大能力:倒車監控系統:倒車自動開機及獨立的應急動力單元控制。
5.結構件堅實,儲備系數大:臂架采用高強度合金結構鋼,強度高、重量輕、可靠性好。
6.宜人化設計:1)的圍板結構設計,整機造型美觀。2)充分考慮人機工程管理,操作板面簡單明了直觀。3)倒車監控。4)操作直接、動作靈活、需要空間小,適應性強。
