國六22米東風D9藍色高空作業車
湖北江南專用特種汽車有限公司是國家發改委指定各類專用汽車生產的專業廠家。我們將根據用戶的實際需求，為每位用戶打造高品質、個性化的專用車，歡迎新老客戶來電來人考察訂購和自帶底盤改裝!
買貴退差價
終身質保
3C認證
消費者信賴產品
產品列表
相關車型推薦
聯系方式
湖北江南專用特種汽車有限公司銷售一分公司
銷售經理：馬經理
銷售熱線：15335778178
在線交淡：
網址：www.guigudaxue.com
地址：湖北省·隨州市·北郊江南汽車工業園特1號

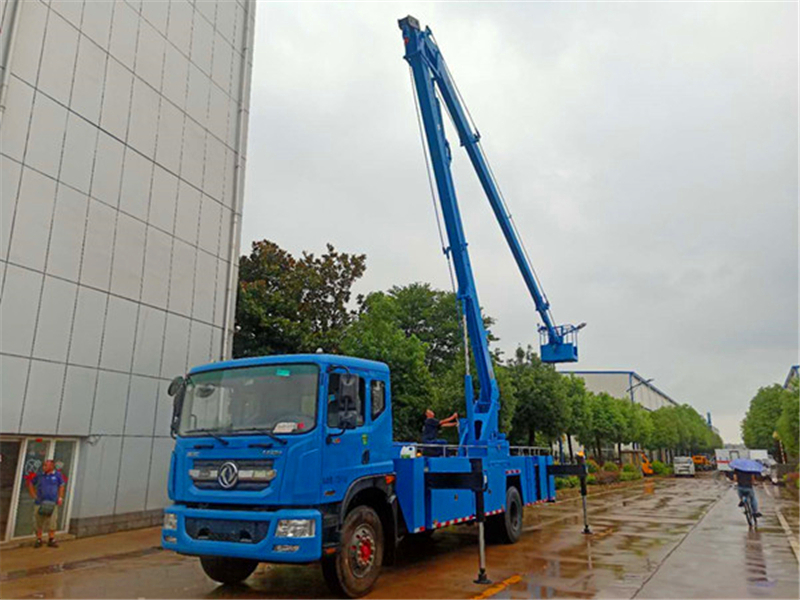

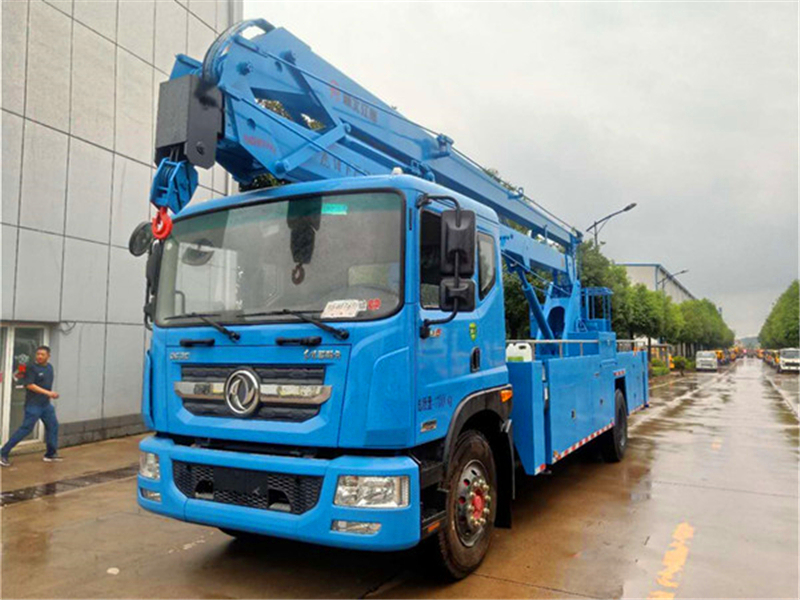

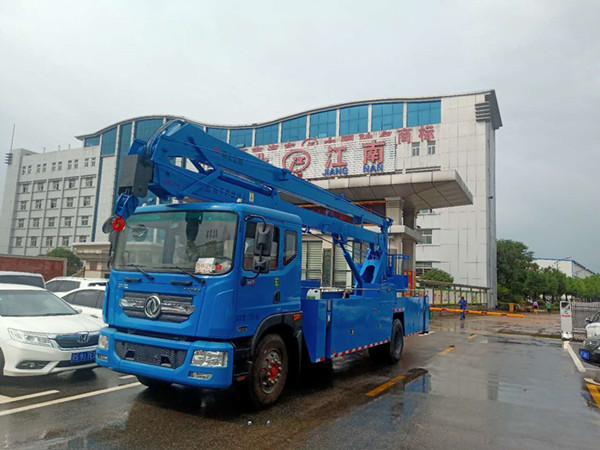

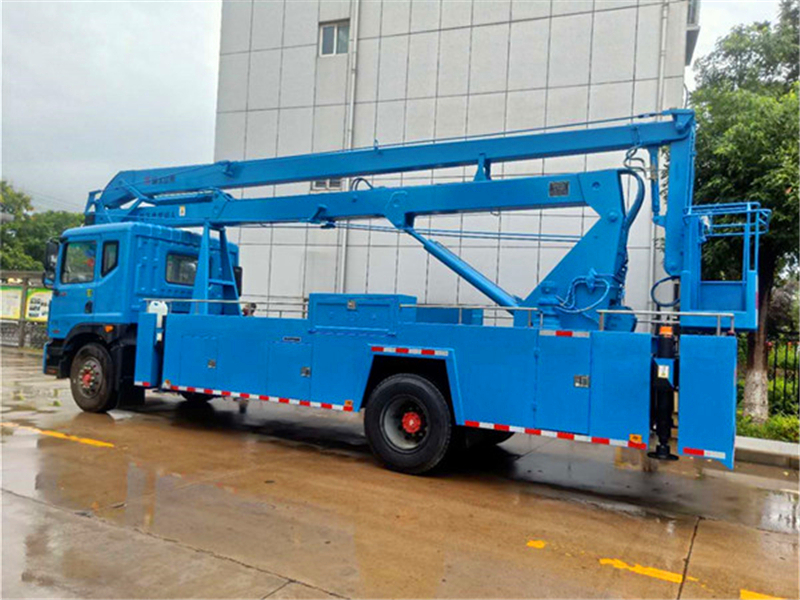

實拍圖：
產品參數：
該車三節折臂液壓舉升裝置，采用國產、進口換向閥及液壓油缸，換向平穩，操作方便靈活，轉臺、工作斗雙工位操作，支腿與工作臂互鎖，安全可靠，防止誤操作，系統設過載保護閥，油壓超過定值自動卸載。H型支腿，跨距大，穩定性好，支腿即可獨立伸縮，又可聯動，裝有支腿爆閃燈，用于支腿示廓，發出光警示信號。工作斗自動調平，外置拉桿強制平衡，作業范圍大，帶1噸吊鉤，360度連續旋轉，工作斗大載荷200KG。
22米高空作業車產品主要特點：
1、臂架和支腿均采用5-8㎜高強鋼HG60折彎成型，并采用自動焊接專機焊接成型，整體結構焊縫受力大，強度高；
·
2、臂架與轉臺各轉動聯結軸套采用專用工裝定位，焊后用龍門加工中心加工，保證配合精度；
·
3、吊臂臂頭和側防護結構設計更新，吊臂可以伸縮，作業方便，外觀更漂亮；
·
4、上下臂連接采用四連桿結構，連接穩定、可靠，作業起來更加輕便和省力；
·
5、各轉動連接部位增加自潤滑軸承，動作更靈活，配合精度更高，維修更換軸承更方便；
·
6、切割件采用激光切割下料，外型美觀，精度高；
·
7、結構件及配套件輕量化設計，減重重量，節省燃油；
·
8、H型支腿穩定性好，支腿可同時或單獨操作，操作靈活，能適應多種工況；
·
9、支腿加裝保護罩，支撐更穩定；
·
10、轉臺雙向360°連續回轉，采用了先進的行星齒輪式減速機構（具有自潤滑和自鎖功能），后期維護也可方便；
·
11、上車操作采用集成電控閥塊模式，布局美觀，操作平穩，維護方便；
·
12、下車與上車互鎖，操作安全、可靠；
·
13、上車操作通過節流閥實現手動無極調速；
·
14、工作平臺采用拉桿機械式調平，更加穩定和可靠；
·
15、轉臺和吊籃設有啟動和熄火開關，操作方便，節省燃油；
·
16、操作方位全部更新到車輛右側，保證操作人員安全；
·
17、外觀涂裝設計更新，顏色搭配更靚麗；
國六東風D9 22米高空作業車行駛狀態主要技術參數
類別 | 項目 | 單位 | 數據 | |
JDF5110JGK22E6 | ||||
尺寸參數 | 總長 | mm | 10350 | |
總寬 | mm | 2480 | ||
總高 | mm | 3900 | ||
軸距 | mm | 5300 | ||
前懸 | mm | 1260 | ||
后懸 | mm | 3000 | ||
前伸 | mm | 680 | ||
后伸 | mm | 110 | ||
質量參數 | 駕駛室準乘人員 | 人 | 3 | |
總質量 | kg | 11300,10900 | ||
整備質量 | kg | 11105,10705 | ||
軸荷 | 前橋 | kg | 4250,4100 | |
后橋 | kg | 7050,6800 | ||
行駛參數 | 最高行駛速度 | km/h | 105 | |
最小離地間隙 | mm | —— | ||
接近角 | ° | 19 | ||
離去角 | ° | 11 | ||
國六22米高空作業車作業主要技術參數
類別 | 項目 | 單位 | 數據 | |
JDF5110JGK22E6 | ||||
主 要 性 能 參 數 | 工作平臺額定載荷 | kg | 200 | |
最大作業高度 | m | 22 | ||
最大作業高度時作業幅度 | m | 2.4 | ||
最大作業幅度 | m | 9.6 | ||
最大作業幅度時作業高度 | m | 11.3 | ||
最大起吊重量 | kg | 900 | ||
最大起升高度 | m | 13 | ||
支腿跨距 | 縱 | m | 6200 | |
橫 | m | 4000 | ||
支腿收放時間 | 收 | s | ≥60 | |
放 | s | ≥60 | ||
回轉速度 | s/r | ≥60 | ||
平臺起升時間 | s | ≥120 | ||
平臺下降時間 | s | ≥95 | ||
吊重起升速度 | m/min | 0～20 | ||
湖北江南專用特種汽車有限公司專業生產10米-32米高空作業車，折臂高空作業車，伸縮臂高空作業車，液壓垂直升降高空作業車等等。
· 基本配置：
1.液壓控制元件：整車采用電液混合操控，臂體升降和回轉采用國外先進技術實現無極調速，動作平穩，安全可靠，所有元件采用國內知名品牌廠家配套，臂架油缸帶有雙向平衡閥鎖止功能。
2.臂架：采用高強度鋼一次成型，強度高，韌性好。臂體制作采用工裝定位。焊接成型，結構牢靠。上下臂變幅0-70°，小臂變幅0-90°。
3.吊臂：采用高強度鋼一次成型，強度高，韌性好。吊臂由液壓伸縮油缸控制（18米除外），可伸縮，吊臂限載900kg，24米高空作業車無吊臂。
4.起升機構：采用行星加速器，常閉式液壓制動器等機構，各齒輪副承載均勻，可靠性高，噪音低，壽命長，起升機構纏繞高強度鋼絲繩，18米以下繩長40米，20米以上繩長60米。
5.平衡機構：外置高強度鋼拉桿自動調平，可根據使用狀態進行長度調整。
6.工作斗平臺：采用高強度鋼整體式骨架焊接，底部鋪設防滑鋼板，結構牢靠，外型美觀，工作斗內可遠程控制發動機啟動與熄火，同時也進行上車控制操作，工作斗配有安全帶，工作斗承載200kg。
7.回轉機構：臂架可360°回轉，18米以下采用蝸輪蝸桿機構，18米以上采用行星齒輪，馬達驅動，制動精準。
8.液壓支腿：前后H型支腿，采用雙向液壓鎖控制，橫向與垂直支腿均可單獨控制或者聯動，實現不同地面車體調平；支腿設有上車和下車操作轉換控制，實現上下車互鎖功能，支腳采用模具輾壓成型，強度高，可方向自動調節。
9.車廂：優質碳鋼，與副車架整體一次焊接成型，內外簡體采用高強度鋼一次成型，車廂兩側各有一個工具箱，后部有一個洗手液箱。
產品配置說明：
